产品特点 Features
极低的漏电流，插针式PCB板安装，结构紧凑，性价比高；
Extremely low leakage current,PCB mounting, very compact and high performance/cost ratio ;
单级或多级滤波电路，优异的电磁干扰抑制特性；
Single stage or multistage filter circuit,excellent emi suppression characteristics ;
可按不同性能，工作电流，电压，外形尺寸和端接方式等要求定制
Customization design for different requirements such as performance,rated current,rated viltage,shape dimention and termination methods
技术参数 Technical Data
|
额定电压 Rated Voltage
|
250/115VAC
|
|
工作频率 Operating Frequency
|
50/60Hz
|
|
耐压试验Test Voltage
|
线—线 L―L
|
1450VDC
|
1min
|
|
线—地 L―G
|
1500VAC
|
1min
|
|
温度范围 temperature range
|
-25℃–+85℃
|
|
型号
|
额定电流
|
外形尺寸图号
|
最大漏电流
|
插入损耗（dB） 共模/差模（CM/DM）
|
|
频率（MHz）
|
|
0.10
|
0.15
|
0.50
|
1.0
|
5.0
|
10
|
20
|
30
|
|
AAY-1A-00
|
1A
|
A
|
按
客户需求定制
|
32/5
|
33/6
|
40/20
|
42/26
|
41/51
|
40/50
|
51/52
|
41/53
|
|
AAY-3A-00
|
3A
|
A
|
29/5
|
32/6
|
39/20
|
41/25
|
40/51
|
41/50
|
50/52
|
40/51
|
|
AAY-6A-00
|
6A
|
A
|
26/4
|
29/5
|
39/20
|
41/24
|
42/51
|
40/50
|
51/52
|
41/50
|
|
NBY-1A-00
|
1A
|
N
|
32/11
|
33/12
|
42/42
|
42/62
|
41/67
|
40/61
|
51/56
|
41/54
|
|
NBY-3A-00
|
3A
|
N
|
29/10
|
32/10
|
39/40
|
41/61
|
40/65
|
41/60
|
50/58
|
40/55
|
|
NBY-6A-00
|
6A
|
N
|
26/9
|
29/8
|
39/39
|
41/60
|
42/63
|
40/60
|
51/58
|
41/54
|
|
BCY-1A-00
|
1A
|
BZ
|
32/18
|
33/20
|
42/42
|
42/60
|
41/74
|
40/71
|
51/62
|
41/56
|
|
BCY-3A-00
|
3A
|
BZ
|
29/15
|
32/16
|
39/40
|
41/61
|
40/73
|
41/70
|
50/65
|
40/55
|
|
BDY-1A-00
|
1A
|
BZ
|
31/16
|
30/20
|
46/42
|
56/60
|
74/79
|
67/71
|
63/63
|
53/53
|
|
BDY-3A-00
|
3A
|
BZ
|
28/12
|
30/21
|
46/42
|
56/60
|
74/79
|
67/71
|
63/63
|
53/53
|

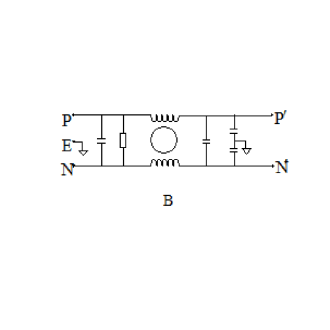

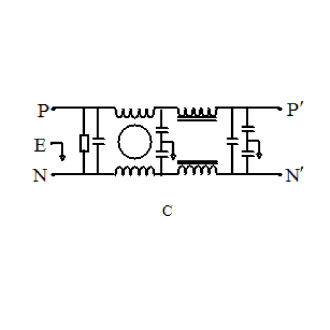

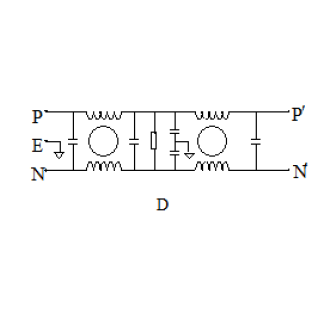

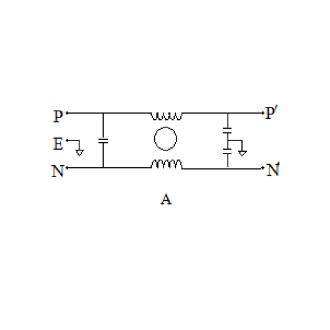

电路类型 Electrical schematics

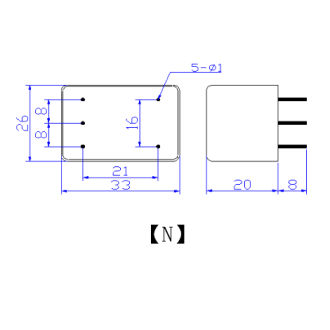

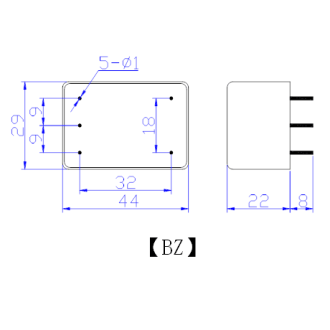

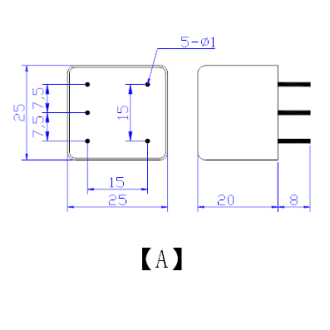

外形尺寸 Shape dimension
安装提示：
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3 滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
|
