小尺寸系列滤波器
Ultra small Filters
产品特点 Features
结构紧凑，外形尺寸小，优异的电磁干扰抑制特性，能有效提高系统电磁兼容性；
满足传导发射限值的要求；
满足传导敏感度限值的要求。
使用场合 Application
用于各种尺寸小高集成的电力电子设备，电子测量仪器
技术参数 Technical Data
|
交 流
|
|
额定电压 Rated Voltage
|
115/250VAC
|
|
工作频率 Operating Frequency
|
50/60Hz
|
|
耐压试验Test Voltage
|
线—线 L―L
|
1450VDC
|
1min
|
|
线—地 L―G
|
1500VAC
|
1min
|
|
泄漏电流
|
<0.3mA
|
250VAC@50Hz
|
|
温度范围 temperature range
|
-25℃–+85℃
|
|
型号
|
额定电流
|
外形尺寸图号
|
电路类型
|
插入损耗（dB） 共模/差模（CM/DM）
|
|
频率（MHz）
|
|
0.10
|
0.15
|
0.50
|
1.0
|
5.0
|
10
|
20
|
30
|
|
CX2A-1A-00
|
1A
|
CX2
|
A
|
—
|
21/10
|
33/20
|
41/30
|
52/53
|
56/52
|
50/50
|
50/43
|
|
CX2A-3A-00
|
3A
|
—
|
16/8
|
30/18
|
37/26
|
50/51
|
56/60
|
50/52
|
51/46
|
|
ALA-1A-20
|
1A
|
AL
|
—
|
32/19
|
38/27
|
40/35
|
45/50
|
45/51
|
45/46
|
51/49
|
|
ALA-3A-20
|
3A
|
—
|
26/16
|
35/24
|
40/36
|
46/50
|
49/51
|
49/46
|
50/49
|
|
ALA-6A-20
|
6A
|
—
|
21/12
|
30/19
|
35/31
|
41/49
|
49/49
|
46/45
|
45/46
|
|
ALC-1A-20
|
1A
|
C
|
—
|
26/26
|
36/49
|
42/52
|
46/51
|
50/50
|
50/52
|
53/52
|
|
直 流
|
|
额定电压 Rated Voltage
|
100VDC
|
|
工作频率 Operating Frequency
|
DC
|
|
耐压试验Test Voltage
|
线—线 L―L
|
200VDC
|
1min
|
|
线—地 L―G
|
500VDC
|
1min
|
|
温度范围 temperature range
|
-25℃–+85℃
|
|
型号
|
额定
电流
|
外形尺寸图号
|
电路类型
|
插入损耗（dB） 共模/差模（CM/DM）
|
|
频率（MHz）
|
|
0.10
|
0.15
|
0.50
|
1.0
|
5.0
|
10
|
20
|
30
|
|
CX1AD-1A-00
|
1A
|
CX1
|
AD
|
50/24
|
52/23
|
72/40
|
70/46
|
62/70
|
60/62
|
60/60
|
56/58
|
|
CX1AD-3A-00
|
3A
|
46/24
|
50/23
|
70/39
|
68/46
|
66/70
|
60/62
|
60/60
|
56/58
|
|
CX2AD-1A-00
|
1A
|
CX2
|
29/23
|
31/22
|
60/38
|
70/45
|
63/68
|
61/60
|
55/52
|
46/49
|
|
CX2AD-3A-00
|
3A
|
29/23
|
31/22
|
60/38
|
70/45
|
63/68
|
61/60
|
55/52
|
46/49
|
|
VBD-1A-00
|
1A
|
V
|
BD
|
56/38
|
60/40
|
80/78
|
80/76
|
71/72
|
70/58
|
68/50
|
66/46
|
|
VBD-3A-00
|
3A
|
51/38
|
52/40
|
79/76
|
80/76
|
70/66
|
70/58
|
68/50
|
66/46
|
|
VQ-1A-00
|
1A
|
Q
|
―/51
|
―/53
|
―/68
|
―/62
|
―/60
|
―/56
|
―/52
|
―/51
|
|
VQ-3A-00
|
3A
|
―/46
|
―/51
|
―/65
|
―/65
|
―/61
|
―/56
|
―/55
|
―/52
|

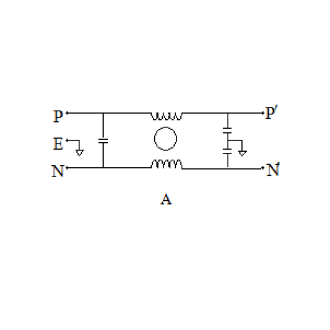

电路原理图
Electrical Schematics

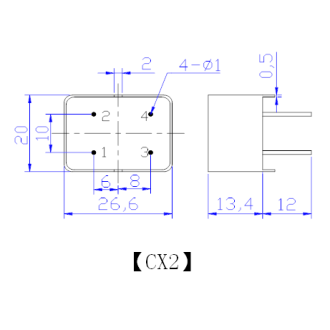

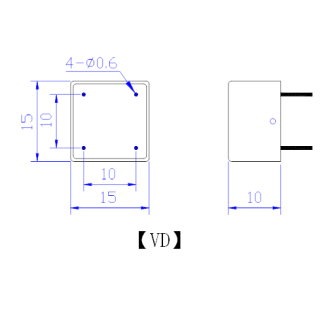

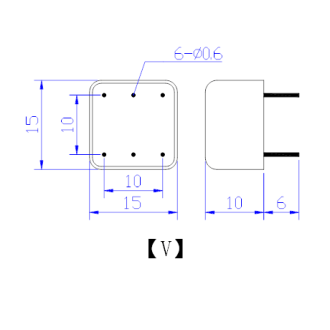

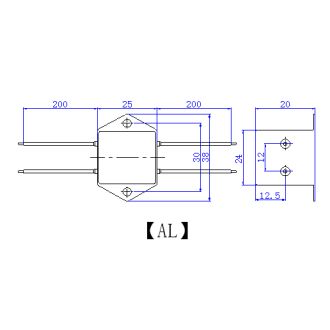

外形尺寸
Housing and Dimensions
|
