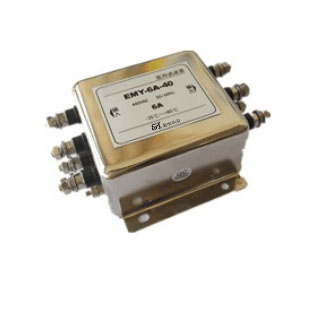

医疗面板安装三相滤波器
产品特点 Features
极低的漏电流,符合医疗设备对漏电流的要求;
多级滤波电路设计,优异的电磁干扰抑制特性;
可按不同性能,工作电流,电压,外形尺寸和端接方式等要求定制
技术参数 Technical Data
三相三线系列
|
额定电压 Rated Voltage
|
440VAC
|
工作频率 Operating Frequency
|
50/60Hz
|
耐压试验Test Voltage
|
线—线 L―L
|
1450VDC
|
1min
|
线—地 L―G
|
1500VAC
|
1min
|
型号 modle
|
额定电流
RatedCurrent
|
外型尺寸图号
|
电路类型
ElectricalSchematics
|
端接方式
Terminationmethods
|
最大漏电流
Leakage current(mA)
|
输入
Input
|
输出
Output
|
EKY-3A-40/
EKY-3A-31
|
3A
|
E3/EH3
|
K
|
螺栓/焊片
|
螺栓/焊片
|
按照客户需求
|
EKY-6A-40/
EKY-6A-31
|
6A
|
E3/EH3
|
螺栓/焊片
|
螺栓/焊片
|
EKY-10A-40/
EKY-10A-31
|
10A
|
E3/EH3
|
螺栓/焊片
|
螺栓/焊片
|
FKY-20A-40
|
20A
|
F3
|
螺栓
|
螺栓
|
GKY-30A-40
|
30A
|
G3
|
螺栓
|
螺栓
|
GKY-40A-40
|
40A
|
G3
|
螺栓
|
螺栓
|
三相四线系列
|
额定电压 Rated Voltage
|
440VAC
|
工作频率 Operating Frequency
|
50/60Hz
|
耐压试验Test Voltage
|
线—线 L―L
|
1450VDC
|
1min
|
线—地 L―G
|
1500VDC
|
1min
|
型号 modle
|
额定电流
RatedCurrent
|
外型尺寸图号
|
电路类型
ElectricalSchematics
|
端接方式
Terminationmethods
|
最大漏电流
Leakage current(mA)
|
输入
Input
|
输出
Output
|
EMY-3A-40/
EMY-3A-31
|
3A
|
E4/EH4
|
M
|
螺栓/焊片
|
螺栓/焊片
|
按照客户需求
|
EMY-6A-40/
EMY-6A-31
|
6A
|
E4/EH4
|
螺栓/焊片
|
螺栓/焊片
|
EMY-10A-40/
EMY-10A-31
|
10A
|
E4/EH4
|
螺栓/焊片
|
螺栓/焊片
|
FMY-20A-41
|
20A
|
F4
|
螺栓
|
螺栓
|
GRY-20A-41
|
20A
|
G4
|
R
|
螺栓
|
螺栓
|
GRY-30A-41
|
30A
|
G4
|
螺栓
|
螺栓
|
插入损耗
型 号
|
插入损耗(dB) 共模/差模(CM/DM)
|
频率(MHz)
|
0.01
|
0.05
|
0.10
|
0.15
|
0.50
|
1.0
|
5.0
|
10
|
20
|
30
|
EKY-3A-40/
EKY-3A-31
|
17/23
|
27/31
|
33/35
|
34/36
|
43/52
|
58/58
|
62/63
|
63/63
|
62/63
|
60/62
|
EKY-6A-40/
EKY-6A-31
|
17/23
|
25/30
|
30/31
|
31/33
|
40/50
|
55/55
|
60/60
|
63/63
|
60/62
|
58/62
|
EKY-10A-40/
EKY-10A-31
|
15/23
|
23/29
|
27/31
|
28/33
|
28/48
|
51/53
|
62/57
|
63/63
|
58/62
|
56/62
|
FKY-20A-40
|
13/19
|
24/30
|
28/34
|
30/36
|
39/45
|
48/53
|
52/57
|
63/63
|
62/62
|
58/58
|
GKY-30A-40
|
|
|
|
|
|
|
|
|
|
|
GKY-40A-40
|
16/11
|
24/23
|
31/24
|
34/30
|
39/47
|
61/64
|
74/74
|
74/74
|
72/72
|
68/68
|
EMY-3A-40/
EMY-3A-31
|
19/9
|
25/15
|
25/19
|
30/38
|
42/45
|
48/58
|
65/68
|
70/69
|
63/67
|
56/60
|
EMY-6A-40/
EMY-6A-31
|
18/7
|
23/15
|
25/18
|
28/26
|
40/41
|
46/57
|
68/67
|
70/68
|
62/62
|
56/58
|
EMY-10A-40/
EMY-10A-31
|
13/5
|
19/10
|
21/15
|
22/20
|
36/37
|
42/56
|
63/62
|
65/65
|
56/57
|
51/54
|
FMY-20A-41
|
9/8
|
19/19
|
21/24
|
23/28
|
36/40
|
47/53
|
77/73
|
63/63
|
62/58
|
56/56
|
GRY-20A-41
|
11/8
|
19/18
|
24/24
|
37/31
|
39/45
|
50/53
|
70/72
|
65/67
|
64/64
|
60/62
|
GRY-30A-41
|
9/9
|
17/19
|
24/23
|
33/30
|
35/42
|
50/50
|
65/65
|
65/65
|
60/60
|
55/60
|

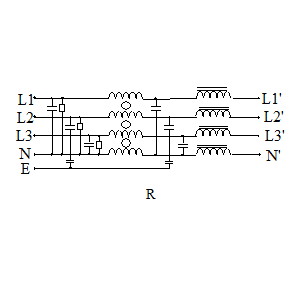

电路类型 Electrical schematics

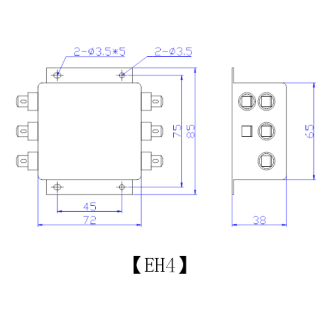

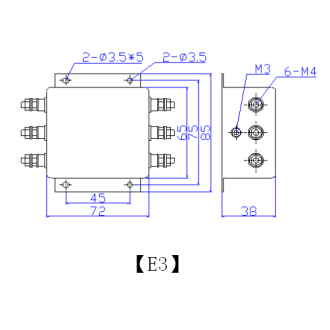

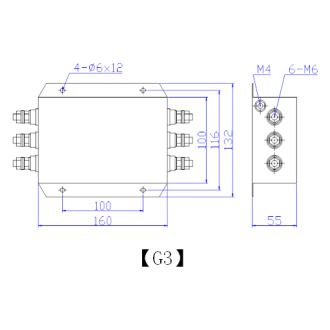

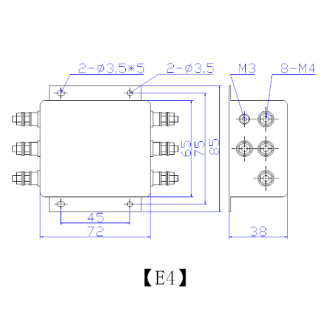

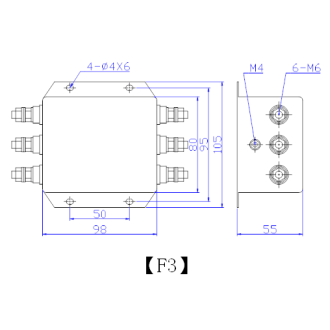

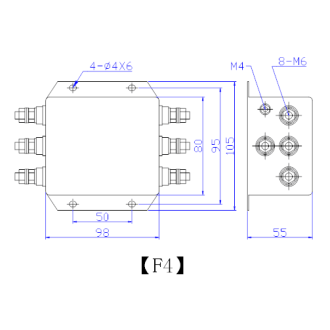

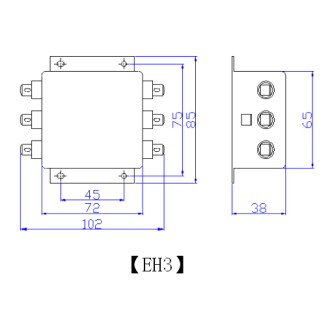

外形尺寸 Shape dimension
|
