▲ The filters of two CM sections, one CM plus one DM sections or two CM plus one DM sections can provide good performance in suppressing both CM and DM noises.
▲ Effective suppression to high frequency transient interference.
技术指标
▲ 额定电压: 250/115VAC
▲ 工作频率: 50/60Hz
▲ 泄漏电流:<1.0 mA(@250VAC/50Hz)
▲ 测试电压:线—线:: 1450VDC,一分钟。
线—地 : 1500VAC,一分钟。
▲ 温度范围: -25℃~+85℃
Specification
▲ Rated Voltage: 115/250VAC
▲ Line Frequency: 50/60Hz
▲ Leakage Current::<1.0 mA(@250VAC/50Hz)
▲ Test Voltage: Line—Line 1450VDC,1 min.
Line—Ground 1500VAC,1 min.
▲ Temperature Range: -25℃~+85℃
应用场合
适用于要求满足FCC B级、VDE0871电磁兼容标准要求的电力电子设备。
Application
Suited for power and electronic equipme–nts which must meet the EMC requirements of FCC Class B and VDE0871.
交流单相高性能滤波器参数表
High Performance Filter Parameter List
型号
额定
电流
(A)

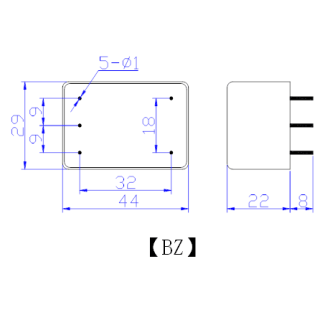

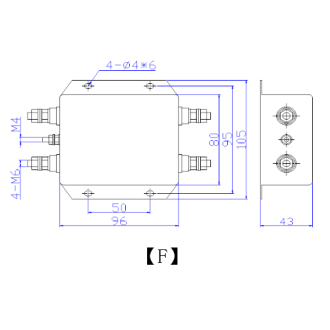

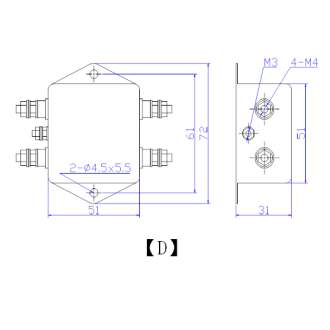

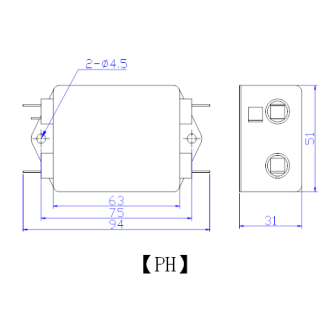

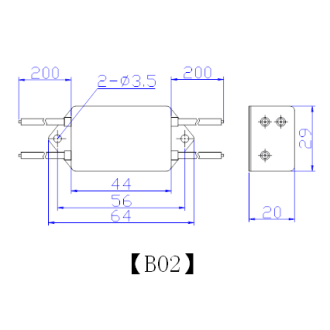

外形尺寸
图号

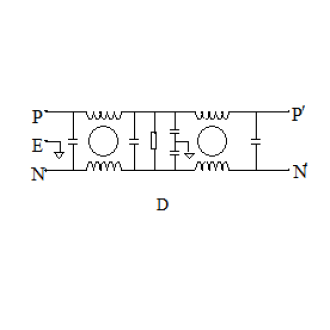

原理电路
图号
插入损耗(dB) 共模/差模 (CM//DM)
测试频率(MHz)
0.01
0.05
0.10
0.15
0.5
1.0
5.0
10
20
30
BD-1A-00
1
BZ
D
18/7
23/18
45/22
55/25
70/68
74/74
74/74
72/72
70/70
68/68
BD-2A-00
2
BZ
D
14/5
19/16
38/21
48/22
68/55
72/70
74/74
72/72
70/70
68/68
BD-3A-00
3
BZ
D
10/7
18/16
25/22
35/24
54/29
64/70
74/74
74/74
72/75
70/72

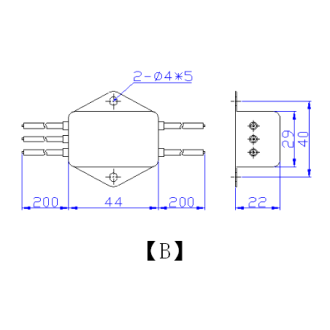

BD-1A-20
1
B
D
18/7
23/18
45/22
55/25
70/68
74/74
74/74
72/72
70/70
68/68
BD-2A-20
2
B
D
14/5
19/16
38/21
48/22
68/55
72/70
74/74
72/72
70/70
68/68
BD-3A-20
3
B
D
10/7
18/16
25/22
35/24
54/29
64/70
74/74
74/74
72/75
70/72
BD-1A-21
1
B02
D
18/7
23/18
45/22
55/25
70/68
74/74
74/74
72/72
70/70
68/68
BD-2A-21
2
B02
D
14/5
19/16
38/21
48/22
68/55
72/70
74/74
72/72
70/70
68/68
BD-3A-21
3
B02
D
10/7
18/16
25/22
35/24
54/29
64/70
74/74
74/74
72/75
70/72
BC-1A-00
1
BZ
C
18/8
31/38
37/53
39/51
63/63
71/63
63/63
65/63
70/59
76/62
BC-3A-00
3
BZ
C
13/8
24/37
27/40
27/39
39/49
59/63
65/57
63/54
62/53
62/56
BC-1A-20
1
B
C
18/8
31/38
37/53
39/51
63/63
71/63
63/63
65/63
70/59
76/62
BC-3A-20
3
B
C
13/8
24/37
27/40
27/39
39/49
59/63
65/57
63/54
62/53
62/56
BC-1A-21
1
B02
C
18/8
31/38
37/53
39/51
63/63
71/63
63/63
65/63
70/59
76/62
BC-3A-21
3
B02
C
13/8
24/37
27/40
27/39
39/49
59/63
65/57
63/54
62/53
62/56
BF-1A-20
1
B
F
18/7
20/13
44/36
53/46
67/67
66/67
63/63
63/57
70/53
64/56
BF-1A-21
1
B02
F
18/7
20/13
44/36
53/46
67/67
66/67
63/63
63/57
70/53
64/56

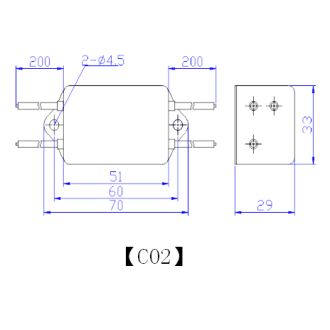

CD-3A-21
3
C02
D
15/6
17/18
38/20
48/21
68/56
74/60
74/68
70/70
68/70
66/68
CD-6A-21
6
C02
D
8/6
16/16
26/19
29/20
37/42
48/60
70/71
72/70
65/65
60/62
CC-3A-21
3
C02
C
18/8
31/38
37/53
39/51
63/63
71/63
63/63
65/63
70/59
76/62
CC-6A-21
6
C02
C
13/8
24/37
27/40
27/39
39/49
59/63
65/57
63/54
62/53
62/56
CF-2A-21
2
C02
F
14/10
15/15
41/35
54/47
76/76
76/76
77/77
77/77
70/66
66/68
CF-3A-21
3
C02
F
11/6
18/14
30/33
41/43
63/71
71/71
71/63
68/57
61/53
70/52
DC-6A-40
6
D
C
18/8
31/38
37/53
39/51
63/63
71/63
63/63
65/63
70/59
76/62
DC-10A-40
10
D
C
13/8
24/37
27/40
27/39
39/49
59/63
65/57
63/54
62/53
62/56

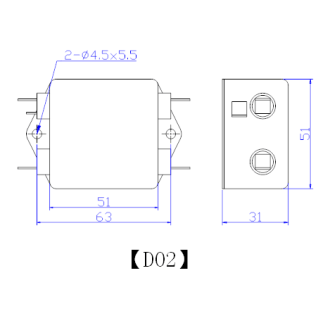

DC-6A-31
6
D02
C
18/8
31/38
37/53
39/51
63/63
71/63
63/63
65/63
70/59
76/62
DC-10A-31
10
D02
C
13/8
24/37
27/40
27/39
39/49
59/63
65/57
63/54
62/53
62/56
DF-2A-40
2
D
F
16/10
21/21
45/41
56/53
76/76
76/76
77/77
77/77
68/72
68/66
DF-3A-40
3
D
F
14/10
15/15
41/35
54/47
76/76
76/76
77/77
77/77
70/66
66/68
DF-2A-31
2
D02
F
16/10
21/21
45/41
56/53
76/76
76/76
77/77
77/77
68/72
68/66
DF-3A-31
3
D02
F
14/10
15/15
41/35
54/47
76/76
76/76
77/77
77/77
70/66
66/68
ED-20A-40
20
E
D
8/7
15/14
26/21
41/17
71/53
73/68
71/68
75/70
68/59
59/51
EC-15A-40
15
E
C
18/8
31/38
37/53
39/51
63/63
71/63
63/63
65/63
70/59
76/62
EC-20A-40
20
E
C
13/8
24/37
27/40
27/39
39/49
59/63
65/57
63/54
62/53
62/56

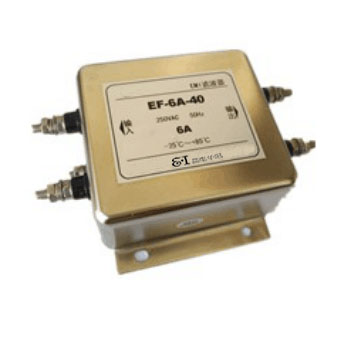

EF-6A-40
6
E
F
17/6
23/14
50/36
56/48
70/70
68/70
70/72
70/72
74/74
68/68
EF-10A-40
10
E
F
6/8
15/28
18/29
33/45
57/68
70/74
70/72
65/65
63/66
60/66
FD-30A-40
30
F
D
3/7
13/19
15/22
22/30
50/62
56/62
64/70
63/67
60/62
58/60
FF-20A-40
20
F
F
6/8
15/28
18/29
33/46
57/63
74/70
74/73
70/72
63/66
60/64
FFL-20A-40
20
F
F
16/8
19/13
25/25
37/39
62/68
74/74
74/74
73/72
72/68
68/70
交流单相高性能滤波器参数表(续)
High Performance Filter Parameter List(Continued)
型号
额定
电流
(A)
外形尺寸
图号
原理电路
图号
插入损耗(dB) 共模/差模 (CM//DM)
测试频率(MHz)
0.01
0.05
0.10
0.15
0.5
1.0
5.0
10
20
30

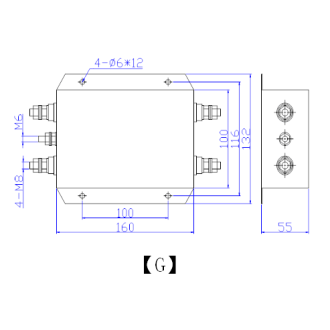

GD-30A-40
30
G
D
6/8
15/28
18/29
33/46
57/63
74/70
74/73
70/72
63/66
60/64
GD-50A-40
50
G
D
4/10
10/19
14/21
25/30
50/62
60/73
63/73
69/69
62/64
60/62
GC-30A-40
30
G
C
18/8
31/38
37/53
39/51
63/63
71/63
63/63
65/63
70/59
76/62
GC-50A-40
50
G
C
13/8
24/37
27/40
27/39
39/49
59/63
65/57
63/54
62/53
62/56

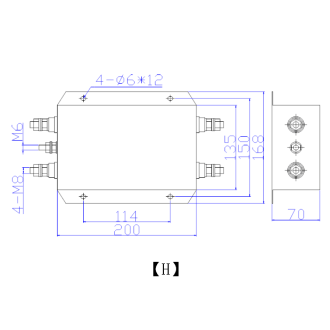

HD-60A-40
60
H
D
10/17
17/21
45/57
57/65
77/67
77/77
71/77
78/78
70/67
70/70
HD-100A-40
100
H
D
6/9
9/18
33/34
49/63
71/77
77/77
77/77
78/78
76/76
70/76
HC-60A-40
60
H
C
18/8
31/38
37/53
39/51
63/63
71/63
63/63
65/63
70/59
76/62
HC-100A-40
100
H
C
13/8
24/37
27/40
27/39
39/49
59/63
65/57
63/54
62/53
62/56

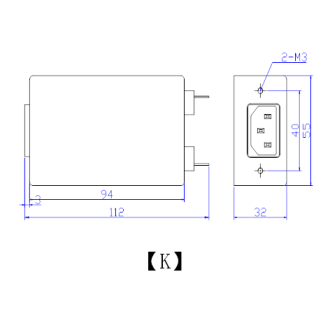

KC-10A-11
10
K
C
13/8
24/37
27/40
27/39
39/49
59/63
65/57
63/54
62/53
62/56
KF-6A-11
6
K
F
11/6
18/14
30/33
41/43
63/71
71/71
71/63
68/57
61/53
70/52

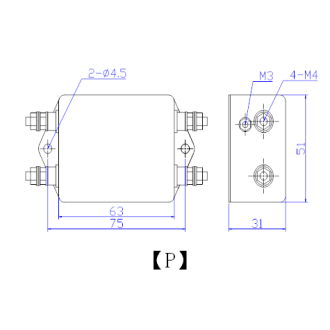

PD-6A-41
6
P
D
19/8
28/15
50/16
62/19
74/70
74/74
69/70
60/69
62/62
56/56
PD-10A-41
10
P
D
10/9
17/20
25/26
39/28
59/59
68/74
70/74
63/70
62/66
58/64
PD-6A-31
6
PH
D
19/8
28/15
50/16
62/19
74/70
74/74
69/70
60/69
62/62
56/56
PD-10A-31
10
PH
D
10/9
17/20
25/26
39/28
59/59
68/74
70/74
63/70
62/66
58/64

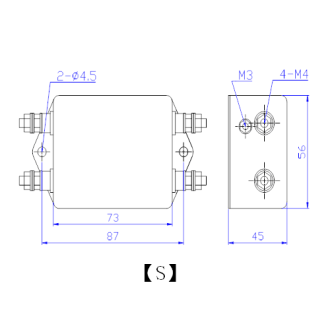

SD-20A-41
20
S
D
8/7
15/14
26/21
41/17
71/53
73/68
71/68
75/70
68/59
59/51
SF-6A-41
6
S
F
17/6
23/14
50/36
56/48
70/70
68/70
70/72
70/72
74/74
68/68
SF-10A-41
10
S
F
6/8
15/28
18/29
33/45
57/68
70/74
70/72
65/65
63/66
60/66
SF-6A-31
6
SH
F
17/6
23/14
50/36
56/48
70/70
68/70
70/72
70/72
74/74
68/68
SF-10A-31
10
SH
F
6/8
15/28
18/29
33/45
57/68
70/74
70/72
65/65
63/66
60/66
—— 共模(CM),——差模(DM) CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17
